Konveyör arşivini imalata hazır paftalara dönüştürmek

Taranmış paftaları parça numarası, malzeme ve revizyon bilgisine göre sınıflandırdık. Okunamayan ölçüleri tek bir listede topladık ve atölyeyle bir günde netleştirdik.

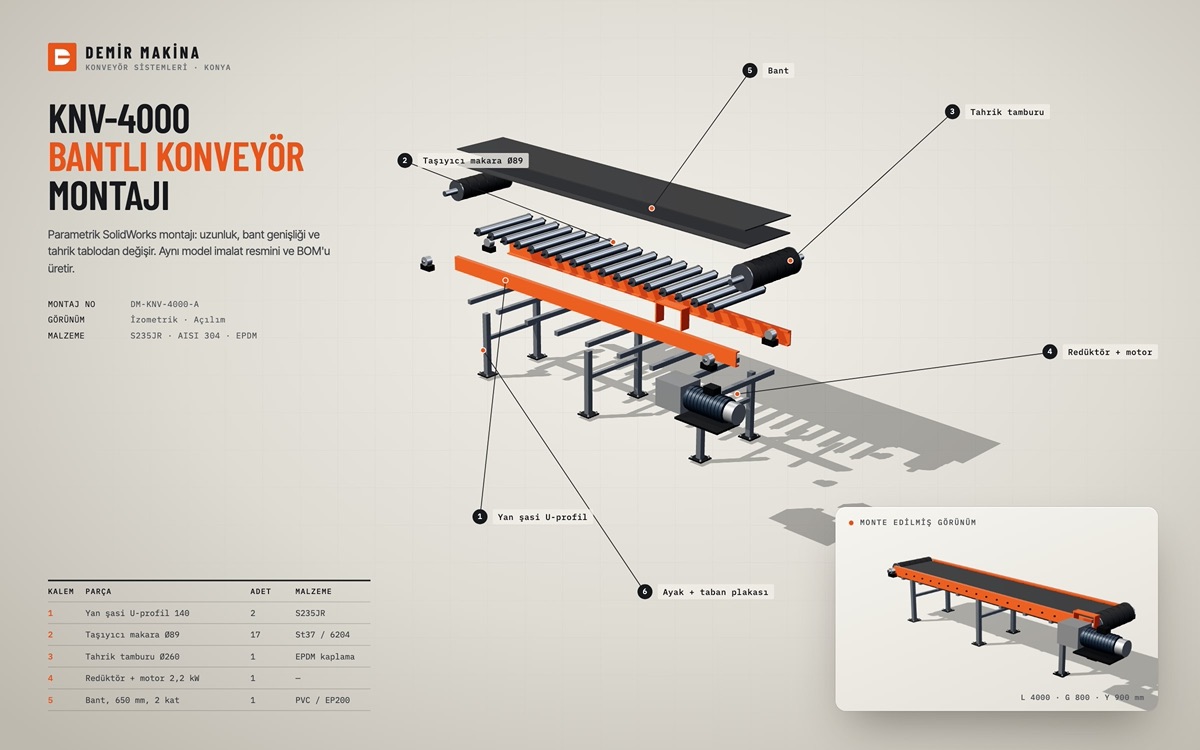

Sık kullanılan modülleri SolidWorks'te parametrik olarak modelledik. Konveyör uzunluğu ve bant genişliği artık bir tablodan değişiyor; montaj, malzeme listesi ve paftalar kendiliğinden güncelleniyor.

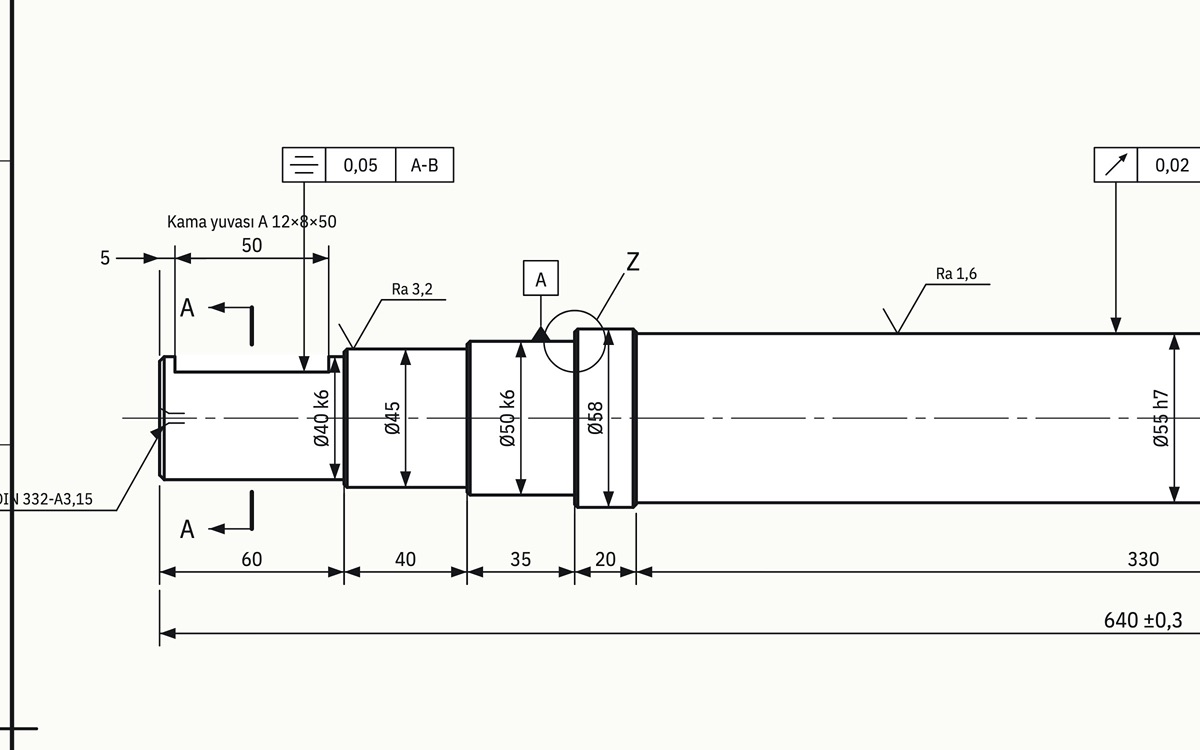

Her parça için ISO standardında imalat resmi çizdik. Örneğin tahrik milinde yatak yerleri k6 toleransıyla, kama yuvası DIN 6885'e göre, salgı toleransları A-B eksenine bağlı olarak tanımlandı.

Her paftayı ikinci bir makine mühendisi kontrol etti. Firmanın kendi antedi, revizyon tablosu ve dosya adlandırma düzeni korundu.
